Автоматический станок с гидравлической системой предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 700 мм с прямой, скошенной, трапециевидной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
/%D1%81%D1%85%D0%B5%D0%BC%D0%B0%20%D0%BE%D0%B1%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%BA%D0%B8.JPG)
Автоматический станок с гидравлической системой предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 700 мм с прямой, скошенной, трапециевидной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
-
Описание
/%D0%A2%D0%B8%D0%BF%D1%8B%20%D0%B7%D0%B0%D1%82%D0%B0%D1%87%D0%B8%D0%B2%D0%B0%D0%B5%D0%BC%D1%8B%D1%85%20%D0%B7%D1%83%D0%B1%D1%8C%D0%B5%D0%B2%202.JPG)
Весь процесс осуществляется автоматически, так как с ПУ задается программа заточки, вводятся форма зубьев и параметры дисковой пилы – количество зубьев, углы скоса зубьев в зависимости от формы. Параметры заточки (диаметр, съем, передний и задний углы и т. п.) настраиваются механически. Количество зубьев в момент заточки отображается на дисплее и отсчитывается в обратном порядке. По завершению процесса, рабочий цикл останавливается и срабатывает сигнальная лампа (система оповещения). Параметры заточки и индикация рабочего процесса отображаются на ЖК дисплее.
Настройка диаметра пилы осуществляется по градуированной шкале.
В процессе заточки скорость хода толкателя и опускания заточного круга могут при необходимости регулироваться за счет гидравлической̆ системы.
Заточка на станке осуществляется алмазными кругами по передней и задней граням. Для задней грани применяется чашечный̆ круг, для передней – тарельчатый. Замена заточного круга наиболее удобная и занимает всего несколько минут.
Заточной узел автоматически поворачивает шлифовальный круг на заданный по шкале угол. Таким образом, заточка пилы с трапециевидными зубьями осуществляется за один проход – при заточке по задней грани. Благодаря этому обеспечивается наибольшая точность заточки с сохранением геометрии зубьев пилы.
Пошаговое перемещение пилы на зуб осуществляется толкателем, работающим от гидропривода, что обеспечивает плавность процесса заточки.
В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга, что препятствует перенагреванию пилы и заточного круга во время заточки.
/%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5%20%D1%85%D0%B0%D1%80%D0%B0%D0%BA%D1%82%D0%B5%D1%80%D0%B8%D1%81%D1%82%D0%B8%D0%BA%D0%B8.JPG)

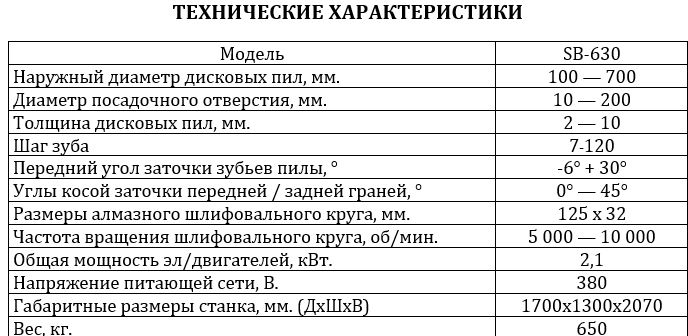

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Посадочный диаметр дисковых пил, мм - 10 - 200
Наружный диаметр дисковых пил, мм - 100 - 700
Толщина дисковых пил, мм - 2 - 10
Передний угол заточки зубьев пилы, ° -6 ... +30
Задний угол заточки зубьев пилы, ° - 0 - 30
Шаг зубьев, мм - 7 - 120
Углы косой заточки передней и задней граней, ° - 0 - 45
Макс. диаметр шлифовального круга, мм - 125
Посадочный диаметр шлифовального круга, мм - 32
Мощность электродвигателя шлифовального круга, - кВт 1,5
Размеры алмазного шлифовального круга, мм - 125 x 32
Размеры алмазного тарельчатого шлифовального круга, мм - 125 x 32
Размеры алмазного чашечного шлифовального круга, мм - 125 x 32
Напряжение, В - 380
Габаритные размеры, мм - 1700х1300х2070
Масса, кг - 650
-
Документы
Автоматический заточной станок для дисковых пил WF WH-630.pdf206.1 кб, 09 апреля в 16:47
Весь процесс осуществляется автоматически, так как с ПУ задается программа заточки, вводятся форма зубьев и параметры дисковой пилы – количество зубьев, углы скоса зубьев в зависимости от формы. Параметры заточки (диаметр, съем, передний и задний углы и т. п.) настраиваются механически. Количество зубьев в момент заточки отображается на дисплее и отсчитывается в обратном порядке. По завершению процесса, рабочий цикл останавливается и срабатывает сигнальная лампа (система оповещения). Параметры заточки и индикация рабочего процесса отображаются на ЖК дисплее.
Настройка диаметра пилы осуществляется по градуированной шкале.
В процессе заточки скорость хода толкателя и опускания заточного круга могут при необходимости регулироваться за счет гидравлической̆ системы.
Заточка на станке осуществляется алмазными кругами по передней и задней граням. Для задней грани применяется чашечный̆ круг, для передней – тарельчатый. Замена заточного круга наиболее удобная и занимает всего несколько минут.
Заточной узел автоматически поворачивает шлифовальный круг на заданный по шкале угол. Таким образом, заточка пилы с трапециевидными зубьями осуществляется за один проход – при заточке по задней грани. Благодаря этому обеспечивается наибольшая точность заточки с сохранением геометрии зубьев пилы.
Пошаговое перемещение пилы на зуб осуществляется толкателем, работающим от гидропривода, что обеспечивает плавность процесса заточки.
В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга, что препятствует перенагреванию пилы и заточного круга во время заточки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Посадочный диаметр дисковых пил, мм - 10 - 200
Наружный диаметр дисковых пил, мм - 100 - 700
Толщина дисковых пил, мм - 2 - 10
Передний угол заточки зубьев пилы, ° -6 ... +30
Задний угол заточки зубьев пилы, ° - 0 - 30
Шаг зубьев, мм - 7 - 120
Углы косой заточки передней и задней граней, ° - 0 - 45
Макс. диаметр шлифовального круга, мм - 125
Посадочный диаметр шлифовального круга, мм - 32
Мощность электродвигателя шлифовального круга, - кВт 1,5
Размеры алмазного шлифовального круга, мм - 125 x 32
Размеры алмазного тарельчатого шлифовального круга, мм - 125 x 32
Размеры алмазного чашечного шлифовального круга, мм - 125 x 32
Напряжение, В - 380
Габаритные размеры, мм - 1700х1300х2070
Масса, кг - 650
