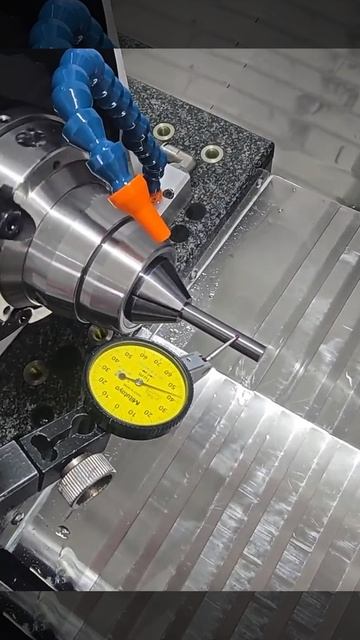

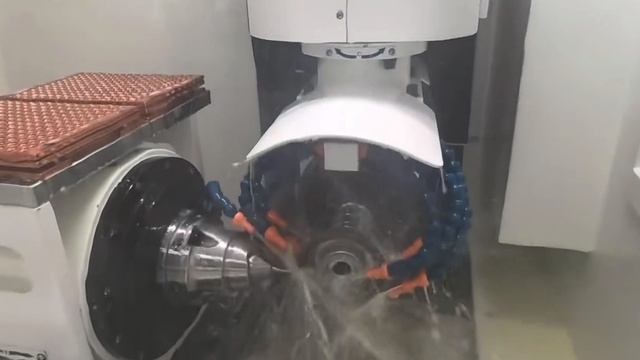

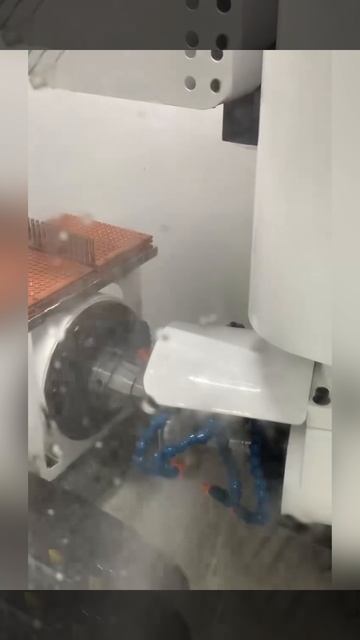

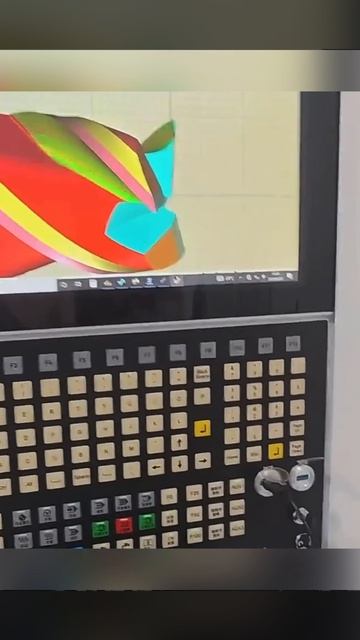

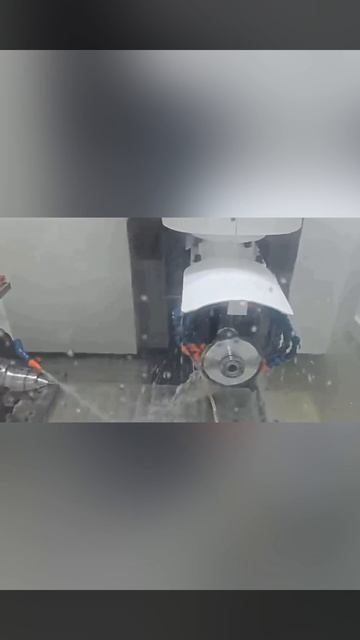

Пятиосевой станок с ЧПУ, подходящий для шлифования и переточки вращающихся режущих инструментов большого диаметра, может завершить весь процесс шлифования и переточки за один цикл, а материалы инструмента включают быстрорежущую сталь, твердый сплав, керамику и т. Д. Диапазон диаметров обрабатываемых режущих инструментов круглого прутка составляет от 3 мм до 22 мм.
Пятиосевой станок с ЧПУ, подходящий для шлифования и переточки вращающихся режущих инструментов большого диаметра, может завершить весь процесс шлифования и переточки за один цикл, а материалы инструмента включают быстрорежущую сталь, твердый сплав, керамику и т. Д. Диапазон диаметров обрабатываемых режущих инструментов круглого прутка составляет от 3 мм до 22 мм.
-
Описание
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Диаметр обработки 1-20 (25) мм (по хвостовику)
2 Длина обработки 300 мм
3 Максимальный диаметр вращения 200 мм
4 Перемещение по оси X 450 мм (Линейный двигатель)
5 Перемещение по оси Y 300 мм (Линейный двигатель)
6 Перемещение по оси Z 250 мм
7 Точность позиционирования по осям X/Y/Z ≤0,003 мм
8 Точность повторного позиционирования по осям X/Y/Z ≤0,002 мм
9 Скорость быстрого переключения по осям X/Y/Z 10 м/мин
10 Угол вращения по оси A 360° (Прямой привод )
11 Угол поворота оси C ±135°, двигатель прямого привода DD
12 Максимальная скорость вращения шпинделя 8000 об/мин
13 Подключение шлифовального круга HSK50E
14 Внутренний диаметр шлифовального круга: 20/31,75 мм
15 Внешний диаметр шлифовального круга: 60-150 мм
16 Количество шлифовальных кругов: 8, двойные шлифовальные головки
17 Способ зажима заготовки: W25/BT50, пневматический/гидравлический
18 Номинальная мощность электрического шпинделя: 22 кВт, синхронный шпиндель с постоянным крутящим моментом
19 Мощность линейного двигателя оси X: 1,0 кВт, Haozhi
20 Мощность линейного двигателя оси Y: 1,0 кВт, Haozhi
21 Мощность серводвигателя оси Z: 2,4 кВт, Taiwan Shin-Dai
22 Мощность двигателя прямого привода оси A: 1,37 кВт, Haozhi
23 Мощность двигателя DD оси C: 2,2 кВт, Haozhi
24 Линейная направляющая: прецизионная, класс P, Япония THK
25 Шариковый винт: прецизионный, класс C3, Япония THK
26. 3D-щуп: 1 шт., Pioneer
27 Электрические компоненты: 1 комплект (Schneider Electric)
28 Пневматические принадлежности: 1 комплект (Festo, Германия/Airtac, Тайвань)
29. Муфта: 1 шт. (Mitsubishi, Япония)
30 Общая мощность станка: около 35 кВт
31 Масса станка: около 3500 кг
32 Габариты станка: около Ширина 1580 × Глубина 2000 × Высота 2385 (мм)
-
