WoodForce WF-3200AM ULTRA Станок с ЧПУ для заточки промышленных ножей

WoodForce WF-3200AM ULTRA Станок с ЧПУ для заточки промышленных ножей

НАЗНАЧЕНИЕ

Станок WoodForce-3200АМ ULTRA предназначен для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани. А также благодаря высоко точности затачивает ножи для бумагорезательных машин и ножей для типографии.

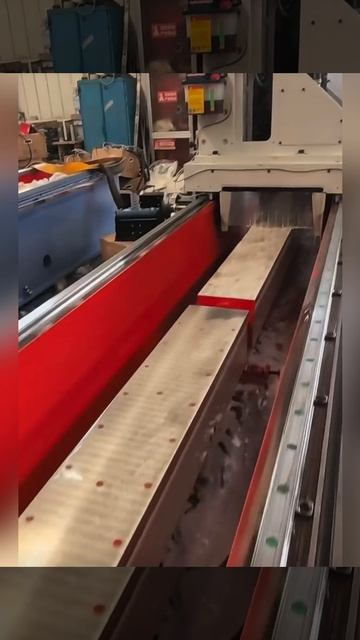

WoodForce-3200АМ ULTRA можно использовать также как плоскошлифовальный при нулевом положении плиты, на электромагнитную плиту можно установить и затачивать плоские и профильные стальные (HSS) ножи.

Заточка ножей длиной до 3200мм

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга, что препятствует перенагреванию ножей и заточного круга во время заточки.

НАЗНАЧЕНИЕ

Станок WoodForce-3200АМ ULTRA предназначен для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани. А также благодаря высоко точности затачивает ножи для бумагорезательных машин и ножей для типографии.

WoodForce-3200АМ ULTRA можно использовать также как плоскошлифовальный при нулевом положении плиты, на электромагнитную плиту можно установить и затачивать плоские и профильные стальные (HSS) ножи.

Заточка ножей длиной до 3200мм

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга, что препятствует перенагреванию ножей и заточного круга во время заточки.

  • Описание

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    Максимальная длина обработки ножей

    3200 мм

    Размер рабочего стола

    1550 мм*200 мм*2(Специальные электромагнитные плиты)

    Параметры шлифовального круга

    250х100 мм (для нанесения клея) Опция*

    Система охлаждения

    Внешний резервуар для воды с водяным насосом для циркуляционного охлаждения



    Система смазки

    Централизованная система подачи масла с компьютерным управлением

    Направляющие

    HIWIN (Тайвань) 35мм

    Защитный кожух

    Гофрозащита

    Точность шлифования

    ≤0.03 мм/м

    Напряжение

    380 В 50 Гц



    Привод шлифовального узла

    Зубчатая передача с частотным преобразователем для регулирования скорости

    Скорость возвратно-поступательного движения шлифовальной головки

    0-17 мм (Регулируемая)

    Угол регулировки шлифовальной головки

    ±5°

    Регулируемый угол наклона рабочего стола

    ±90°

    Способ вращения рабочего стола

    Ручное (автоматическое - опция)

    Способ управления

    ЧПУ (Комбинация сенсорного экрана и кнопок)



    Автоматические функции

    Черновая шлифовка/Чистовая шлифовка/Сигнал оповещения/Полировка/Автоматическая остановка

    Мощность двигателя

    11 кВт-1400 об/мин (специальный двигатель шлифовальной головки)

    Мощность двигателя подъема

    1,5 кВт (сервомотор ЧПУ)

    Мощность двигателя перемещения

    2,2 кВт (двигатель с частотным преобразователем)

    Мощность двигателя водяного насоса

    0,2 кВт

    Общая мощность

    16,5 кВт

    Масса

    3 700 кг

    Габариты

    5600*1300*1500 мм
